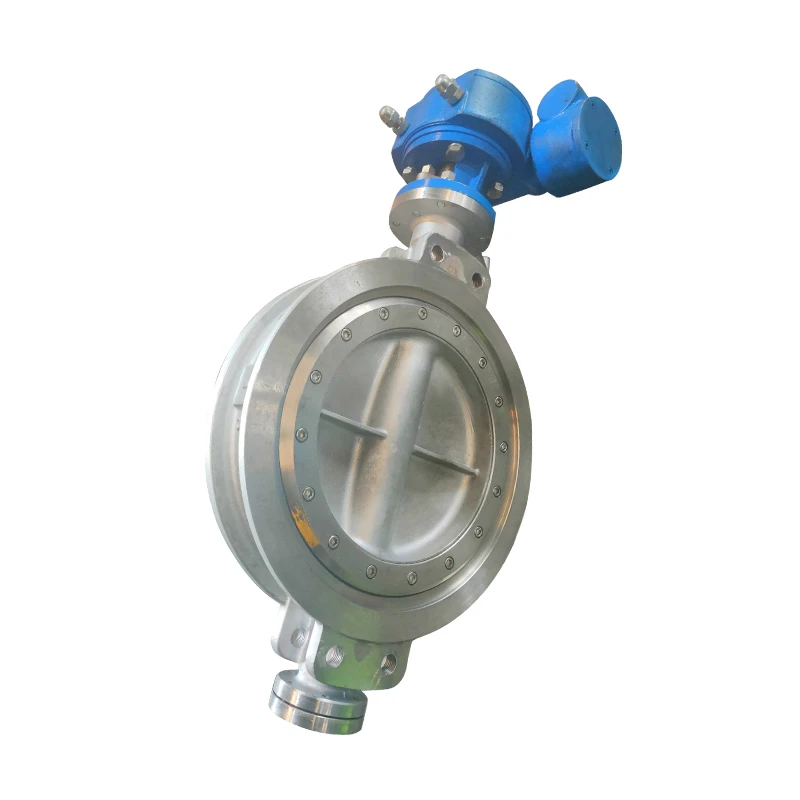

Gan ddefnyddio gosodiad disg ecsentrig gwrthbwyso dwbl, mae'r Falf Glöynnod Byw Perfformiad Uchel Wafer yn darparu ynysu gollyngiad sero deugyfeiriadol a throtlo parhaus manwl gywir ar draws piblinellau hylif critigol.

Nodweddion Allweddol

Dwbl-Gwrthbwyso Cinemateg
Yn codi'r ddisg oddi ar y sedd yn ystod cylchdro cychwynnol i ddileu ffrithiant, gan leihau trorym gweithredu a gwisgo sedd.

Gofod-Arbed Dyluniad Wafferi
Yn gosod rhwng fflansau pibell gyda dimensiynau wyneb byr i-wyneb, gan leihau cyfanswm pwysau'r system a llwyth pibellau mecanyddol.

Pensaernïaeth Coesyn Atal-Blowout
Yn ymgorffori ysgwyddau cadw uchaf i atal dadleoli coesyn o dan bwysau hylif mewnol eithafol.

Tân-Selio Eilaidd Ddiogel
Integreiddio cylch seddi metel wrth gefn-i fyny er mwyn cynnal y gallu i selio ar ôl llosgi seddi meddal yn gyfan gwbl-allan.

Mowntio ISO Uniongyrchol
Yn cynnwys fflans uchaf annatod sy'n cydymffurfio ag ISO 5211 ar gyfer gosod gyriannau niwmatig, trydan neu gêr yn uniongyrchol.

Dylunio ac Adeiladu

Cynllun Symud Ecsentrig
Mae'r echel cylchdro yn cael ei wrthbwyso o'r ganolfan sêl sedd ac echel y biblinell. Mae'r hynodrwydd dwbl hwn yn sicrhau bod y ddisg yn ymddieithrio o'r sedd yn syth ar ôl agor, gan atal anffurfiad sêl yn ystod beicio aml.

Mecanwaith Cadw Seddau
Mae'r elfen selio gwydn yn cael ei diogelu gan gylch wedi'i edafu, sy'n atal sedd rhag cwympo o dan lif cyflymder uchel neu wactod llinell dros dro.

Blwch Selio Siafft
Yn defnyddio modrwyau V PTFE lluosog gyda golchwyr gwanwyn Belleville i gynnal cywasgu pacio cyson yn ystod amrywiadau tymheredd.

Egwyddor Gweithio

Mae cylchdro coesyn yn trosglwyddo trorym gyriant yn uniongyrchol i'r ddisg gwrthbwyso. Ar ôl agor, mae'r ddisg yn symud i ffwrdd o'r sedd ar hyd llwybr eliptig heb lusgo'n barhaus. Ar ôl cau, mae'r cam ddisg yn camu'n gadarn yn erbyn cylch y sedd, gan ddefnyddio pwysau cefn hylif i helpu i selio'n dynn.

Manylebau Technegol

Paramedr	Safon / Gwerth
Ystod Maint	DN50 - DN1200 / 2" - 48"
Dosbarth Pwysau	Dosbarth ASME 150, Dosbarth 300 / PN10, PN16, PN25, PN40
Cyfyngiadau Tymheredd	-29 gradd i +230 gradd (Meddal) / -46 gradd i +400 gradd (Metal)
Tynder Sedd	ANSI/FCI 70-2 Dosbarth VI / ISO 5208 Cyfradd A
Wyneb{0}}yn-Wyneb	API 609 Tabl 2, ISO 5752 Cyfres 20, EN 558
Safon Flange Uchaf	Mount Uniongyrchol ISO 5211
Prawf Cragen a Sedd	API 598, ISO 5208
Sgôr Diogelwch Tân	API 607

Deunyddiau a Dewisiadau Trimio

Cydran	Deunydd Safonol	-Opsiwn Aloi Manyleb Uchel
Corff	A216 WCB	A351 CF8M/Duplex 2205
Disg	A351 CF8M	17-4PH / Super Duplex 2507
Siafft	17-4PH	Nitronic 50 / Inconel 718
Modrwy Sedd	PTFE wedi'i atgyfnerthu	Inconel 718 + Stellite
Set Pacio	Graffit Hyblyg	PTFE V-Cynulliad Ffonio

Diwedd Cysylltiad / Ffurfweddiad

Yn gosod yn ddiogel rhwng fflansau llinell gan ddefnyddio -bolltau:

ASME B16.5

Dosbarth 150 a Dosbarth 300 Wyneb wedi'i Godi.

EN 1092-1

PN10, PN16, PN25, a PN40 Math 11 Ffurflen B1.
Mae lugiau canoli allanol integredig yn cynorthwyo aliniad cyflym yn ystod lleoli caeau.

Gweithredu a Gweithredu

lifer â llaw:Yn meddu ar blatiau rhic aml-lleoliadau a dolenni cloadwy ar gyfer ynysu â llaw.

Worm Gear Drive:Unedau gêr cwbl gaeedig gwrth-dywydd sy'n cynnwys arosfannau teithio mecanyddol y gellir eu haddasu.

Actuator Niwmatig:Racio{0}}a-pinion dwbl-yn actio neu'r gwanwyn-dychwelyd actiwadyddion gyda blychau switsh terfyn.

Gyriant Trydan:Actiwadyddion trydan aml-dro wedi'u ffurfweddu ar gyfer gweithrediad chwarter-tro gyda throsglwyddyddion safle.

Safonau Cymwys

Safon Dylunio:API 609, ASME B16.34, EN 593

Wyneb{0}}i-Wyneb Dimensiwn:API 609, ISO 5752

Cysylltiad fflans:ASME B16.5, EN 1092-1

Profi pwysau:API 598, EN 12266-1

Diogelwch Tân:API 607

Allyriadau Ffo:ISO 15848-1 Dosbarth AH

Ceisiadau

Prosesu Cemegol
Yn rheoleiddio cyfryngau cyrydol, toddyddion cemegol, a ffrydiau hylif asidig.

Cynhyrchu Pwer
Yn rheoli llinellau stêm ategol, dolenni cylchredeg cyddwysydd, a dŵr oeri.

Systemau Oeri Diwydiannol
Yn rheoli dosbarthiad dŵr oer cyfaint uchel a rhwydweithiau oeri eilaidd.

Trin Dwr
Yn gweithredu mewn unedau cymeriant dŵr môr a hidlo pilen â llawer o halltedd.

Coethi Cyfleustodau
Yn trin cludiant olew tanwydd, llinellau aer cywasgedig, a chau dŵr cyfleustodau.

Canllaw Dewis Cynnyrch

Amodau Gweithredu:Dewiswch seddi meddal ar gyfer cau tynn o dan 200 gradd. Dewiswch seddi metel ar gyfer cyfryngau uwchlaw 230 gradd neu ffrydiau hylif sy'n cario solidau.

Dewis Deunydd:Mae cyrff dur carbon yn ffitio cyfryngau nad ydynt yn cyrydol. Mae dur di-staen neu aloion Duplex yn ffitio amgylcheddau cemegol ymosodol.

Cyfateb fflans:Gwirio safonau graddio pibellau i sicrhau aliniad cylch bollt.

Maint y Gyriant:Cymhwyso isafswm ffactor diogelwch o 30% dros dorri torques cyhoeddedig wrth ddewis actiwadyddion awtomatig.

Arolygu a Phrofi

Uniondeb pwysau:Mae pob uned gynhyrchu yn cael profion hydrostatig cregyn a sedd fesul API 598 cyn ei anfon.

Isel-Prawf Aer Pwysedd:Yn dilysu perfformiad seddi tynn swigen ar wahaniaethau gwasgedd isel.

Olrhain Deunydd:EN 10204 3.1 tystysgrifau archwilio wedi'u darparu ar gyfer yr holl bwysau-cadw castiau a siafftiau.

Gwiriadau Arolygu:Gwiriadau dimensiwn ar allweddellau coesyn ac arwynebau selio gan ddefnyddio offer mesur awtomataidd.

Addasu / OEM

Aloion Arbennig:Castings ar gael yn Alloy 20, Hastelloy C276, neu Monel ar adolygiad peirianyddol.

Bonedi Estyniad:Opsiynau boned estynedig ar gyfer piblinellau wedi'u hinswleiddio neu dymheredd uchel.

Gorchuddion Amddiffynnol:Systemau paentio epocsi allanol wedi'u cymhwyso ar gyfer amgylcheddau morol llym.

Paratoi Allforio:Platiau enw metel wedi'u teilwra, rhifau gwres wedi'i stampio, a chewyll pren wedi'u trin â gwres.

Dogfennau Technegol

Taflenni Data Dimensiwn Cynnyrch (PDF)
Ffeiliau 3D CAD CAM
Llawlyfrau Gosod a Chynnal a Chadw
Adroddiadau Prawf Deunydd (EN 10204 3.1)
Tystysgrifau Prawf Tân

FAQ

C: Beth yw prif fantais weithredol y -strwythur gwrthbwyso dwbl?

A: Mae'r strwythur siafft gwrthbwyso dwbl yn codi'r ddisg oddi ar y sêl ar unwaith pan fydd cylchdroi yn dechrau. Mae hyn yn dileu rhwbio rhwng y cylch sêl a disg, gostwng trorym gweithredu ac ymestyn bywyd seddi.

C: A yw'r falf wafferi hon yn cael ei hargymell ar gyfer ynysu llinell ddiwedd-o-?

A: Mae angen cywasgu falfiau wafer rhwng dwy flanges i gynnal eu sêl bwysau. Ar gyfer ynysu terfynell lle mae pibellau i lawr yr afon wedi'u datgysylltu, argymhellir cyfluniad corff lugged.

C: Sut ydw i'n dewis rhwng seddi meddal a seddi metel?

A: Mae seddi meddal yn darparu cau swigen Dosbarth VI tynn ar gyfer hylifau glân hyd at 200 gradd. Mae seddi metel yn gwrthsefyll tymereddau uchel uwchlaw 230 gradd ac yn trin hylifau sgraffiniol.

C: A yw'r fflans uchaf yn ffitio actuators safonol heb fracedi mowntio?

A: Mae'r falf yn cynnwys fflans uchaf annatod sy'n cydymffurfio â dimensiynau ISO 5211, gan ganiatáu gosod actiwadyddion tro chwarter safonol yn uniongyrchol.

C: Pa ddogfennau ansawdd sy'n cyd-fynd â chludo'r cynnyrch?

A: Mae cludo yn cynnwys EN 10204 3.1 Adroddiadau Prawf Deunydd sy'n cwmpasu priodweddau cemegol a mecanyddol, ochr yn ochr ag adroddiadau dilysu prawf pwysedd API 598.
